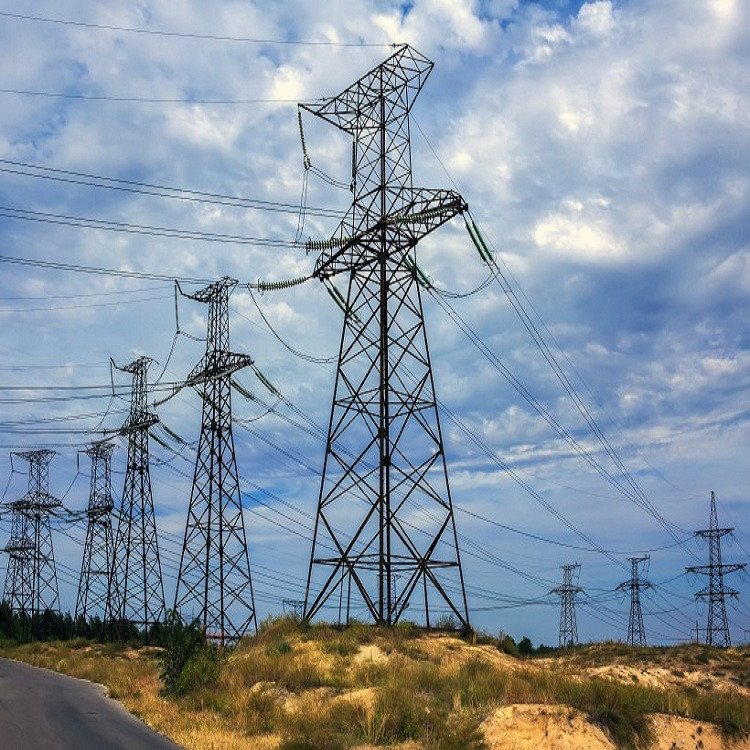

Kendini-destekleyen iletim kulesi, havai enerji hatları için kullanılan-bağımsız duran bir çelik kuledir. Dikey ve yatay yüklere direnmek için kendi temeline, ana ayaklarına, destek sistemine ve çapraz kollarına güvenir. Gergi tellerine ihtiyaç duymadığından, yolların, trafo merkezlerinin, endüstriyel arazilerin ve geçiş--hakkının kompakt kalması gereken alanların yakınında kullanışlıdır. Kule kafes kule veya çelik boru yapı olarak tasarlanabilmektedir.
Ürün Parametreleri
|
Parametre |
Tanım |
|
Malzeme |
Q235B, Q355B, Q420 veya belirtilen çelik kalitesi |
|
Yapı |
Serbest-ayaklı kafes veya boru şeklindeki kule |
|
Temel |
Bağımsız beton temeller veya proje-tabanlı temel tasarımı |
|
Yüzey |
Sıcak-daldırma galvanizleme, isteğe bağlı boya işaretlemeyle |
|
Başvuru |
Sınırlı arazide veya yüksek-yük konumlarında güç hattı desteği |
|
Tasarım Temeli |
Rüzgar bölgesi, açıklık, voltaj, iletken gerilimi ve saha durumu |
Proje Detayları
Kompakt iletim tesislerine yönelik hizmet kapsamımız çizim incelemesini, kule-eleman imalatı, delme, sıcak-daldırma galvanizleme, numaralandırılmış paketleme, teslimat ve kurulum desteğini içerir. Üretimden önce taban genişliği, bacak eğimi, travers yüksekliği, topraklama noktaları, temel merkez boyutları ve cıvata dereceleri onaylı çizimlere göre kontrol edilir. Her bir kendini-destekleyen iletim kulesi daha sonra işaretlenmiş bacak, gövde ve çapraz kol bölümlerine bölünür, böylece saha ekibi yapıyı planlanan sırayla monte edebilir.
Ana Uygulamalar
Adam ankrajlarının çok fazla arazi kaplayacağı veya yollara, fabrika alanlarına, trafo merkezlerine ve mevcut tesislere müdahale edeceği durumlarda, kendini-destekleyen bir iletim kulesi kullanın. Serbest-ayaklı yapı aynı zamanda kompakt bir temel düzenlemesi gerektiren geçişler ve kısıtlı koridorlar için de uygundur. Kule yüksekliği, taban genişliği ve çapraz kol düzeni mevcut saha ve hat açıklığına göre ayarlanır.
Kalite Kontrolü
Kesim öncesi malzeme sertifikaları ve çizim revizyonları kontrol edilir. İmalat sırasında plaka kaynaklarını, eleman uzunluğunu, delik çapını ve hizalamasını, destek eşleşmesini, taban-plaka boyutlarını ve cıvata kalitelerini inceliyoruz. Galvanizleme sonrasında kaplama kapsamı, deliklerdeki çinko birikimi, düzgünlüğü, kesit numaraları, cıvata miktarları ve ambalaj etiketleri kontrol edilir. Bireysel üyelerden doğrulanması zor olan bağlantı noktaları için deneme montajı düzenlenebilir.
SSS
S: Adam tellerine ihtiyacı var mı?
C: Hayır. Kendi ayakları ve temeli üzerinde durabilecek şekilde tasarlanmıştır. Bu, kendini-destekleyen iletim kulesinin daha az karışık parçayla gelmesine yardımcı olur.
S: Küçük siteler için uygun mu?
C: Evet. Genellikle gergi telleri için ankrajların ayarlanamadığı yerlerde kullanılır.
S: Çizimler özelleştirilebilir mi?
C: Evet. Düzenleme gerilim, açıklık, rüzgar verileri ve temel sınırlarına göre yapılabilir.
